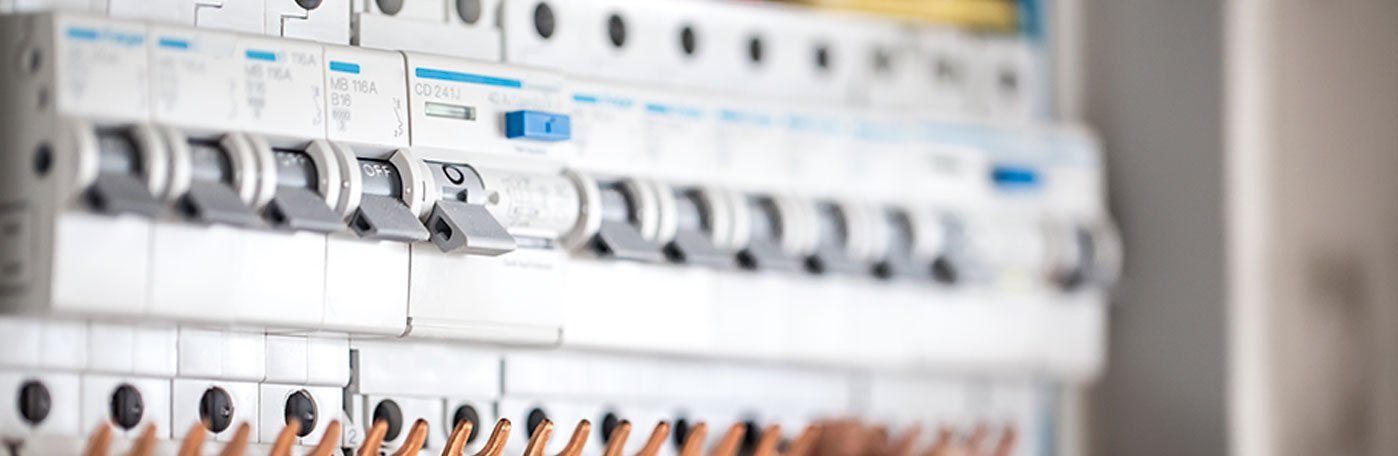

Cuadro Eléctrico

Conocer el cuadro eléctrico de nuestra casa es muy importante porque es el punto de acceso de la electricidad a nuestra vivienda y desde donde se distribuye a través de los diferentes circuitos.

¿Qué es el cuadro eléctrico y cómo funciona?

Podemos definir la potencia eléctrica como la cantidad de energía que es entregada o absorbida por un elemento en un tiempo determinado. Tal como veíamos en los artículos sobre cómo calcular la potencia eléctrica y el contador de la luz, es muy importante saber la energía aproximada que necesitas en tu domicilio para que todos los aparatos eléctricos puedan funcionar con normalidad, al tiempo que ahorres lo máximo posible.



El cuadro eléctrico es un tipo de instalación que ejerce una doble función de protección y control de toda la energía que ingresa en nuestro hogar. Nos protege de los fallos eléctricos que se pueda producir minimizando los riesgos de sobrecarga eléctrica y evitando los cortocircuitos, haciendo saltar los interruptores automáticos y cortando por tanto el acceso a la electricidad en la zona conflictiva. El cuadro eléctrico es pues también el encargado de organizar el sistema eléctrico.

Partes del cuadro eléctrico

El cuadro eléctrico se organiza a través de diferentes tipos de interruptores, que se organizan por grupos. En la actualidad, lo más normal es encontrar cuadros eléctricos en casas de 3 o 5 bloques.

ICP

ICP

El Interruptor de control de potencia es el encargado de cortar la entrada de la energía a la vivienda cuando su demanda es superior a la de la potencia contratada. Esto por lo general ocurre cuando conectas demasiados aparatos a la vez a la red eléctrica. El ICP actúa pues sobre la fase y está colocado dentro del cuadro eléctrico de la casa, aparte de los demás interruptores, no se agrupa con ningún otro. Además, está protegido para que la compañía eléctrica pueda estar segura de que no se ha manipulado.

¿Quieres saber más acerca del IPC?
Si tienes dudas con este concepto energético no te preocupes, aquí te ayudamos a resolverlas.

IGA

El Interruptor de control de potencia es el encargado de cortar la entrada de la energía a la vivienda cuando su demanda es superior a la de la potencia contratada. Esto por lo general ocurre cuando conectas demasiados aparatos a la vez a la red eléctrica. El ICP actúa pues sobre la fase y está colocado dentro del cuadro eléctrico de la casa, aparte de los demás interruptores, no se agrupa con ningún otro. Además, está protegido para que la compañía eléctrica pueda estar segura de que no se ha manipulado.

PCS

El Interruptor de control de potencia es el encargado de cortar la entrada de la energía a la vivienda cuando su demanda es superior a la de la potencia contratada. Esto por lo general ocurre cuando conectas demasiados aparatos a la vez a la red eléctrica. El ICP actúa pues sobre la fase y está colocado dentro del cuadro eléctrico de la casa, aparte de los demás interruptores, no se agrupa con ningún otro. Además, está protegido para que la compañía eléctrica pueda estar segura de que no se ha manipulado.

ID

Las siglas ID corresponden a Interruptor Diferencial. Se reconoce fácilmente porque lleva un pulsador o una palanca giratoria. Es el encargado de proteger la instalación de las fugas de corriente, es decir, es el que salta si se produce una fuga de corriente a tierra a causa de un cable suelto o una avería en alguno de los aparatos conectados a la instalación.

PIAs

Son los pequeños interruptores de potencia que controlan la electricidad que se distribuye por los diferentes circuitos de la casa, que por lo general suelen corresponder a la lavadora, el alumbrado, el frigorífico, los enchufes, etc. Cuando saltan porque detectan un problema, cortan la electricidad solo a la zona que controlan.

Tanto los PIAs como el ICP y el IGA son interruptores de tipo magneto térmico que nos permiten cortar la electricidad tanto de forma manual como automática.

Tipos de cuadro eléctrico

Hoy en día podemos decir que existen dos tipos diferentes de cuadros eléctricos en las viviendas:

El tradicional

El tradicional, que no está estandarizado, pudiendo existir múltiples modelos con más o menos componentes.

Cuadros automáticos

Los cuadros automáticos, que siguen la normativa aprobada en el año 2002, y que como hemos visto agrupan los diferentes conectores en uno o dos bloques.

¿Qué hacer si se va la luz? Las razones más típicas

La luz se puede ir por varias razones, como una avería de la distribuidora, en cuyo caso no puedes hacer nada más que informarte contactando con la empresa. Para ello puedes hacer uso de la guía de teléfonos que tenemos en Ahorra Energía.

También puede ser porque te hayan cortado la luz, por ejemplo, por impago. O por un fallo en la instalación de nuestra vivienda, en cuyo caso acudiremos al cuadro eléctrico para comprobar cuáles son los interruptores que han saltado.

Si se trata del ICP sabrás que has conectado demasiados aparatos a la vez, solo tienes que subirlo y tratar de conectar menos.

 Si el que ha saltado es el ID significa que hay una fuga de corriente, debes desenchufar todos los electrodomésticos antes de subir de nuevo el interruptor e ir conectándolos uno a uno para saber cuál falla.

Si el que ha saltado es el IGA lo hará junto a algún otro que hemos de localizar para saber de dónde viene el fallo.

 Por último, si salta alguno de los PIAs sabremos que hay un cortocircuito en algún enchufe o algún electrodoméstico averiado.
